EtherChannel ו-LACP: איך מאחדים קישורים בלי להפיל את הרשת (CCNA 200-301)

כשמחברים שני מתגים בשני כבלים, STP יחסום את אחד מהם ותקבלו יתירות בלי רוחב פס נוסף. EtherChannel פותר בדיוק את זה: הוא מאחד עד שמונה קישורים פיזיים לממשק לוגי אחד, ש-STP רואה כקישור בודד. התוצאה היא סכימת רוחב פס והתאוששות כמעט מיידית מנפילת כבל בודד. זהו נושא ליבה במבחן CCNA 200-301 v1.1 ואחד הדברים הראשונים שתתבקשו להגדיר בחוות שרתים.

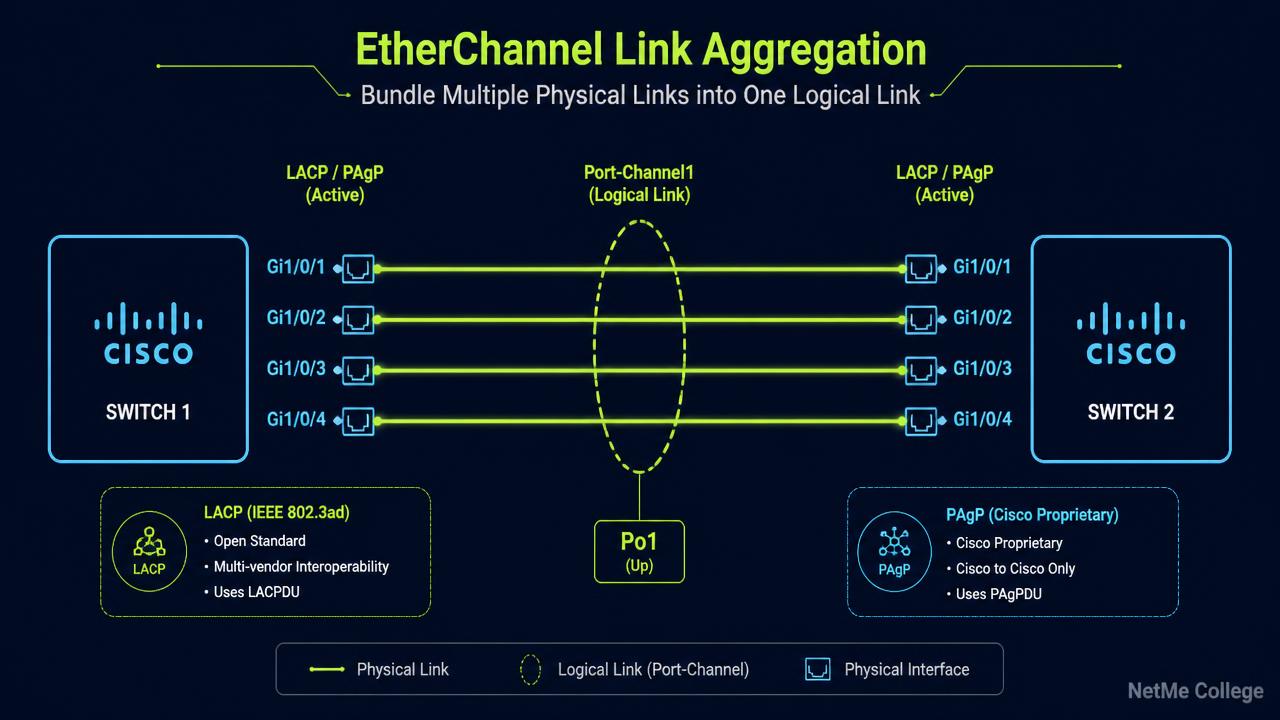

שלוש הדרכים ליצור ערוץ

• ▸LACP — תקן פתוח 802.3ad, עובד בין יצרנים. מצבים: active (יוזם) ו-passive (מגיב בלבד).
• ▸PAgP — פרוטוקול קנייני של Cisco. מצבים: desirable (יוזם) ו-auto (מגיב בלבד).
• ▸Static / On — ללא פרוטוקול משא ומתן. מהיר להגדרה ומסוכן: אי-התאמה בצד השני עלולה ליצור לולאת שכבה 2.

שני צדדים ב-passive לעולם לא יקימו ערוץ, וכך גם שני צדדים ב-auto. לפחות צד אחד חייב ליזום. שילוב של on מול active הוא צירוף שגוי שיוביל לחוסר יציבות — או תקן משני הצדדים, או פרוטוקול משני הצדדים.

לחצו להגדלה

תנאי ההתאמה שחייבים להתקיים

• ▸מהירות ו-Duplex זהים בכל הפורטים המשתתפים.
• ▸אותו מצב עבודה — כולם Access עם אותו VLAN, או כולם Trunk.
• ▸ב-Trunk: אותו VLAN ילידי ואותו טווח VLAN מותר.
• ▸אין תצורה ייחודית על פורט בודד — כל התצורה מוחלת על ממשק ה-Port-Channel.

Switch(config)# interface range GigabitEthernet0/1 - 4
Switch(config-if-range)# shutdown
Switch(config-if-range)# switchport mode trunk
Switch(config-if-range)# switchport trunk allowed vlan 10,20,30
Switch(config-if-range)# channel-group 1 mode active
Switch(config-if-range)# no shutdown

Switch(config)# interface Port-channel1
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk allowed vlan 10,20,30

! איזון עומסים — לפי IP מקור ויעד, מומלץ ברוב הסביבות
Switch(config)# port-channel load-balance src-dst-ip

! אימות
Switch# show etherchannel summary
Switch# show etherchannel port-channel
Switch# show lacp neighbor
Switch# show interfaces Port-channel1 etherchannel

Switch(config)# interface range TenGigabitEthernet1/0/1 - 2
Switch(config-if-range)# no switchport
Switch(config-if-range)# channel-group 10 mode active
Switch(config-if-range)# exit

Switch(config)# interface Port-channel10
Switch(config-if)# no switchport
Switch(config-if)# ip address 10.0.0.1 255.255.255.252
Switch(config-if)# no shutdown

לקרוא נכון את פלט האבחון

בפלט show etherchannel summary האותיות בסוגריים מספרות את הסיפור: P משמעו שהפורט משתתף בערוץ הפעיל, I משמעו שהוא עצמאי ואינו חלק מהערוץ, s משמעו Suspended ו-D משמעו Down. אם רואים I על פורט שהיה אמור להשתתף, כמעט תמיד מדובר באי-התאמת מהירות, מצב Trunk או מצב פרוטוקול בין הצדדים.

EtherChannel אינו קסם שמכפיל את מהירות הזרם הבודד. איזון העומסים הוא לפי Flow — העברת קובץ יחידה בין שני מארחים תרוץ על קישור אחד בלבד. ריבוי קישורים משרת ריבוי זרימות.

מכאן לאן

בקורס CCNA של מכללת נטמי אנחנו בונים את הנושא הזה מעבדה אחר מעבדה — לא רק כדי לעבור את מבחן 200-301 v1.1, אלא כדי שתדעו לאבחן ולתקן אותו ברשת אמיתית ביום הראשון בעבודה.
