מעבדת DHCP ב-Packet Tracer: מדריך מעשי שלב-אחר-שלב בעברית להגדרת DHCP Server על נתב Cisco (CCNA 200-301)

DHCP הוא אחד הנושאים שכל מי שלומד קורס CCNA בעברית חייב לדעת להגדיר בעיניים עצומות — לא בגלל שהתיאוריה מסובכת, אלא כי במבחן 200-301 v1.1 הוא מגיע כסימולציה, ובעבודה אמיתית הוא הסיבה השנייה בשכיחות לקריאות "אין לי אינטרנט". במדריך הזה נבנה מעבדת DHCP מלאה ב-Cisco Packet Tracer: נתב שמחלק כתובות ל-LAN, מאגר כתובות מדויק, שרת DNS ו-Default Gateway, ואחר כך נרחיב אותה ל-Relay בין שתי רשתות — בדיוק כמו במעבדות שאנחנו מריצים בכיתה.

מה בונים: הטופולוגיה של המעבדה

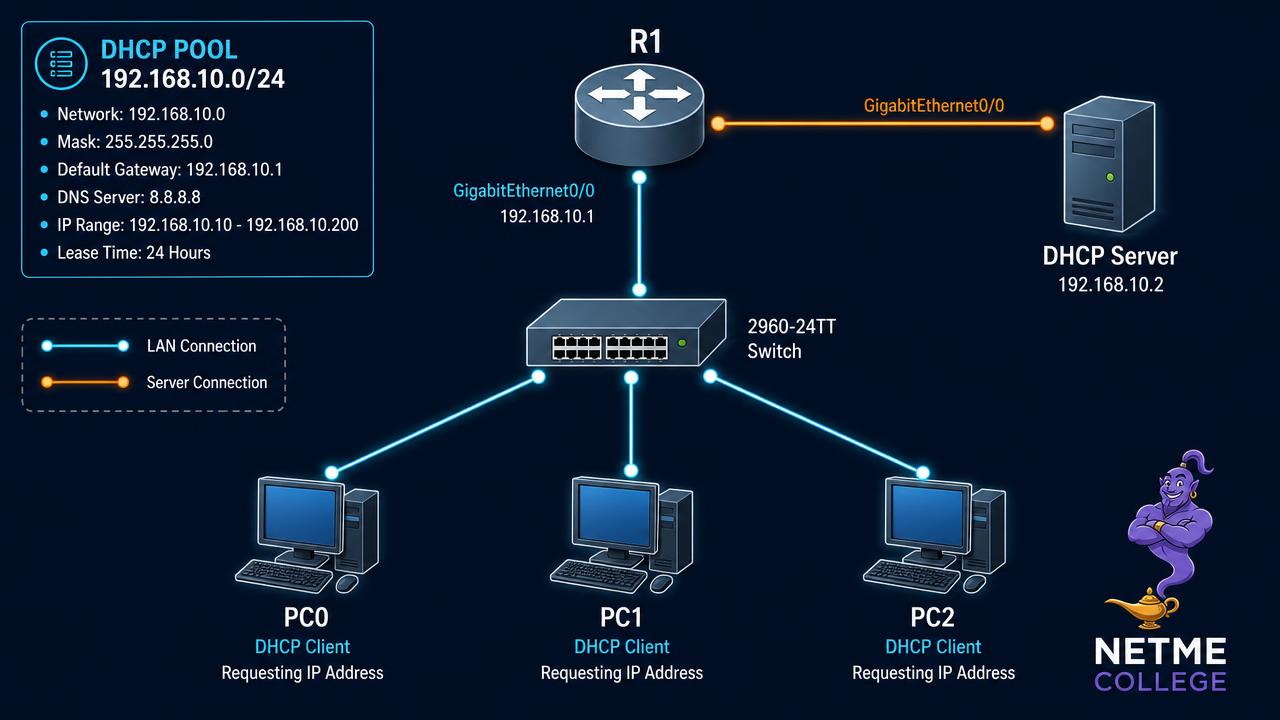

הטופולוגיה מינימלית בכוונה, כדי שהמיקוד יהיה בתצורה ולא בכבלים: נתב Cisco 2911 בשם R1, מתג 2960 מתחתיו, ושלוש עמדות קצה (PC0, PC1, PC2) שמוגדרות לקבל כתובת אוטומטית. הממשק GigabitEthernet0/0 של R1 יהיה ה-Default Gateway של הרשת 192.168.10.0/24.

• ▸רשת ה-LAN: 192.168.10.0/24, Default Gateway 192.168.10.1.
• ▸טווח שמור (לא יחולק): 192.168.10.1 עד 192.168.10.10 — לציוד תשתית קבוע.
• ▸טווח שיחולק ללקוחות: 192.168.10.11 והלאה.
• ▸שרת DNS שיפורסם ללקוחות: 8.8.8.8.
• ▸כל עמדות הקצה: IP Configuration → DHCP.

שלב 1: כתובת על הממשק של הנתב

לפני שמגדירים Pool צריך שלנתב תהיה כתובת בתוך אותה רשת, אחרת ה-Pool פשוט לא ייקשר לממשק. זו הטעות מספר אחת של תלמידים במעבדה הזו: מגדירים Pool מושלם, שוכחים no shutdown, ואז מחפשים באג שלא קיים.

R1> enable
R1# configure terminal
R1(config)# interface gigabitEthernet 0/0
R1(config-if)# ip address 192.168.10.1 255.255.255.0
R1(config-if)# no shutdown
R1(config-if)# exit

שלב 2: הגדרת ה-DHCP Pool

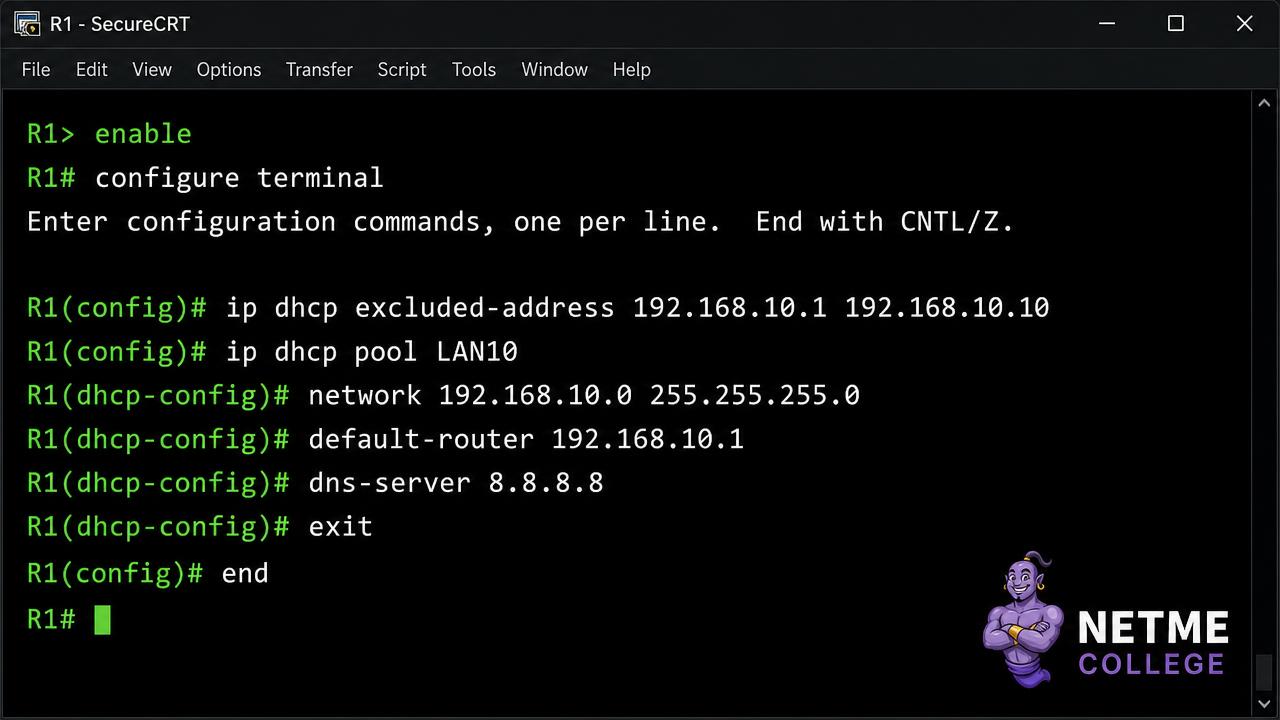

כאן מתרחשת כל העבודה. הפקודה ip dhcp excluded-address מוציאה מהמאגר כתובות שאנחנו לא רוצים שיחולקו — Gateway, מתגים מנוהלים, מדפסות ושרתים. אחריה יוצרים את ה-Pool עצמו, מגדירים את הרשת, את ה-Default Gateway (default-router), את שרת ה-DNS ואת זמן ההשכרה (lease).

R1(config)# ip dhcp excluded-address 192.168.10.1 192.168.10.10
R1(config)# ip dhcp pool LAN10
R1(dhcp-config)# network 192.168.10.0 255.255.255.0
R1(dhcp-config)# default-router 192.168.10.1
R1(dhcp-config)# dns-server 8.8.8.8
R1(dhcp-config)# domain-name netme.local
R1(dhcp-config)# lease 0 12 0
R1(dhcp-config)# exit

שלב 3: אימות — DORA וטבלת ה-Bindings

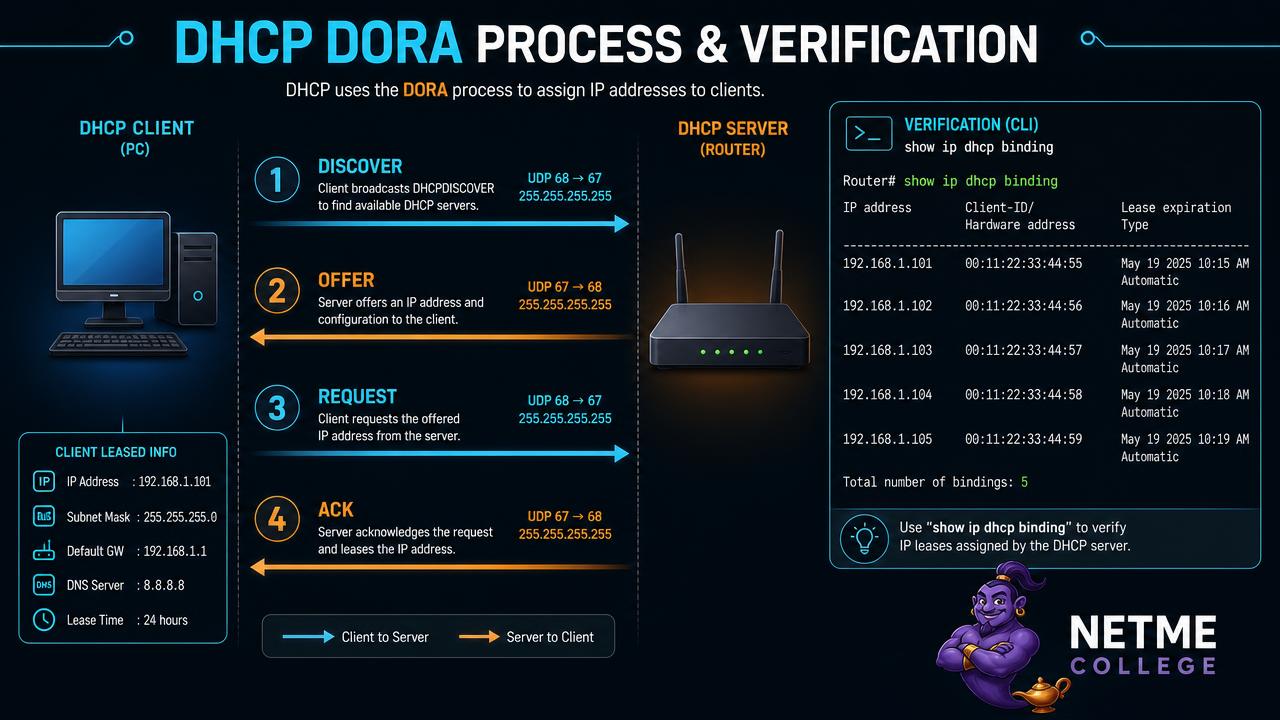

עמדת קצה שמוגדרת ל-DHCP מבצעת את תהליך DORA: Discover בברודקאסט (UDP 68 → 67), Offer מהשרת, Request מהלקוח ו-Acknowledgement שסוגר את ההשכרה. ב-Packet Tracer אפשר לראות את זה בעיניים במצב Simulation עם פילטר ל-DHCP — תרגיל שאני ממש ממליץ לעשות פעם אחת לפני המבחן, כי הוא הופך את התיאוריה לזיכרון חזותי.

R1# show ip dhcp binding
R1# show ip dhcp pool
R1# show ip dhcp server statistics
R1# show ip dhcp conflict
R1# debug ip dhcp server events

• ▸show ip dhcp binding — אילו כתובות הושכרו, לאיזו כתובת MAC ועד מתי.
• ▸show ip dhcp pool — כמה כתובות נותרו זמינות במאגר.
• ▸show ip dhcp conflict — התנגשויות בין כתובת שהוקצתה לכתובת סטטית שמישהו הגדיר ידנית.
• ▸בעמדת הלקוח: ipconfig /release ואחריו ipconfig /renew כדי לאלץ DORA חדש.

שלב 4: הרחבה — DHCP Relay עם ip helper-address

בעולם האמיתי השרת כמעט תמיד לא יושב באותה רשת עם הלקוח, ובקשות DHCP הן ברודקאסט — ונתב לא מעביר ברודקאסט. הפתרון הוא DHCP Relay: על הממשק שאליו מחוברים הלקוחות מגדירים ip helper-address עם כתובת ה-Unicast של השרת, והנתב הופך את הברודקאסט לחבילת Unicast לכיוון השרת. זו בדיוק שאלה שחוזרת במבחן, וגם התקלה שהכי מבלבלת בשטח.

R2(config)# interface gigabitEthernet 0/1
R2(config-if)# ip address 192.168.20.1 255.255.255.0
R2(config-if)# ip helper-address 192.168.10.1
R2(config-if)# no shutdown

! ובנתב שמריץ את השירות — Pool נוסף לרשת המרוחקת:
R1(config)# ip dhcp pool LAN20
R1(dhcp-config)# network 192.168.20.0 255.255.255.0
R1(dhcp-config)# default-router 192.168.20.1

חמש תקלות שתפגשו במעבדה — ואיך מאבחנים אותן

• ▸לקוח מקבל 169.254.x.x (APIPA) — לא הגיעה תשובת DHCP בכלל: בדקו שהממשק up/up ושהכתובת של הנתב באמת בתוך ה-network שהוגדר ב-Pool.
• ▸הלקוח מקבל כתובת אך אין אינטרנט — כמעט תמיד default-router שגוי או חסר ב-Pool.
• ▸מקבל כתובת אך שמות לא נפתרים — dns-server לא הוגדר, או הוגדר לכתובת שאינה מנותבת.
• ▸התנגשות כתובות — מישהו הגדיר סטטית כתובת בתוך הטווח שמחולק; פתרו עם ip dhcp excluded-address ובדקו show ip dhcp conflict.
• ▸ברשת מרוחקת אין כתובות בכלל — חסר ip helper-address, או חסר Pool מתאים ל-Subnet של הלקוח.

מי שיודע להגדיר DHCP הוא טכנאי. מי שיודע להוכיח בשלוש פקודות למה DHCP לא עובד — הוא מהנדס רשת.

מה נשאל על זה במבחן CCNA 200-301

• ▸זיהוי שלבי DORA ומספרי הפורטים (UDP 67 לשרת, UDP 68 ללקוח).
• ▸הגדרת Pool מלא כולל excluded-address, default-router ו-dns-server בסימולציה.
• ▸הבנת התפקיד של ip helper-address ומתי הוא נדרש.
• ▸פירוש פלט של show ip dhcp binding ו-show ip dhcp pool.
• ▸הקשר בין DHCP לאבטחה: DHCP Snooping והגנה מפני שרת DHCP מזויף (Rogue DHCP).
